基本用途：

除雪滚适用于大、中型车辆；大、中型装载机，加装后不影响车辆的其他功能，能快速的清除路面积雪。使用安全、可靠，作业稳定、高效，广泛适用于高等级公路、城市或乡镇干线道路、机场、广场、码头、风景区道路的冬季除雪。

产品性能特点：

1、除雪滚自带动力驱动滚刷除雪机构，滚刷转速可根据雪情和路况进行调节，节能环保；

2、除雪滚适配性强：适合挂载大型工程车辆，30、50及以上装载机及8吨以上车，可以和各种较大型洗扫车、扫路车、洒水车装载机组装使用，安装简单；

3、除雪滚操作简便：驾驶室内可操作除雪滚刷进行各种动作，**电控离合装置，作业安全可靠、操控方便；

4、除雪滚刷丝耐用性强：每片刷丝均为PP+钢丝组合刷丝，适合低温环境长时间作业，清扫彻底，使用寿命长；

5、除雪滚在除雪作业中，除雪滚刷随路面横坡坡度，自动调节。

6、除雪滚提升系统设有可调式液压缸限位机构，作业中可****除雪滚与地面距离，除雪滚作业效果好、使用寿命长。

7、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。

8、除雪滚采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置。

9、除雪滚采用多档位离合器**旋转方向，分别设有前进后退档。

10、除雪滚采用自带动力单元机械传动，发动机功率38（kw），发动机型号：全柴4B2-52M22柴油发动机，采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。

11、除雪滚离地高度可以根据清扫雪层厚度在50～100mm之间调整。

12、除雪滚采用快速连接装置，安装、拆卸方便快捷。

2、除雪滚**性、实用性、技术参数符合性及性价比等方面的说明及原理图

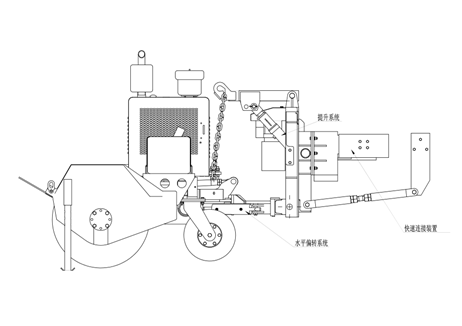

1、除雪滚采用自带动力单元机械传动，发动机功率38 kw采用电启动，传动轴长L为1000mm。不从所配车辆底盘液压取力。（工作原理及原理图、实物图）

1-发动机     2-变速箱   3-传动轴   4-主动链轮   5-从动链轮

工作原理：该除雪滚以自身携带发动机为输出动力，利用变速箱进行一级减速，带动传动轴，利用链传动进行二级减速，实现除雪滚工作。

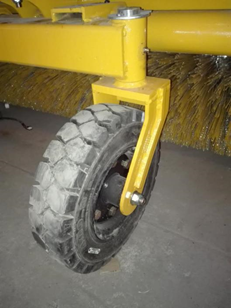

2、扫雪装置直径750mm。采用实心支撑轮支撑，支撑轮行走过程中左右摆动设有限位装置（工作原理及原理图、实物图）

 图1   原理图                              图2  实物图

工作原理：该支撑轮采用实心轮胎，能够实现360°旋转，在工作过程中增强了支撑轮的可靠性。

3、除雪滚提升系统设有可调式液压缸限位机构，作业中可****除雪滚与地面距离，除雪滚作业效果好、使用寿命长。（工作原理及原理图、实物图）

1-连接架   2-升降液压缸   3-限位套   4-升降臂

工作原理：通过调节限位套的行程，可有效**升降油缸的**小安装距，从而**扫滚整体下落高度，即刷片与地面的接触宽度。

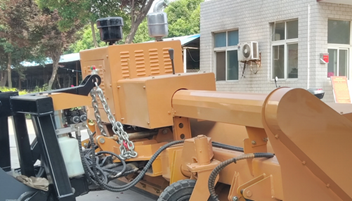

4、除雪滚具有复合式水平提升偏转机构，偏转作业时除雪滚与地面水平，铲体调整和工作时均保持水平无倾斜，除雪更彻底。（工作原理及原理图、实物图）

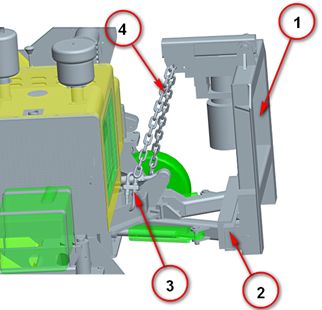

1-连接架    2-浮动架    3-调节扣   4-升降链

工作原理：调节扣自身长度可调，除雪滚偏转后，升降链两条张紧程度不一致，通过改变调节扣的长度实现两条升降链受力相同，由于路面本身有一个角度，通过浮动架自身调节使滚刷与路面保持同一角度，保证刷片两端磨损一致。

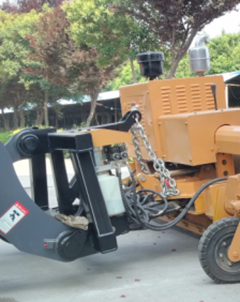

5、除雪滚采用快速连接装置，安装、拆卸方便快捷。（工作原理及原理图、实物图）

   图1   原理图                               图2   实物图

工作原理：该除雪滚与车辆连接方便快捷，先将挂钩落入车体连接架V型槽内，再用铰接螺栓使扫滚与车体连接架连接。

6、该除雪滚链条采用偏心张紧结构。（工作原理及原理图、实物图）

                                      1-偏心套       2-侧板

工作原理：图中1是偏心套，其法兰螺栓孔是侧板螺栓空的两倍，通过更换固定位置，实现扫滚主、从动链轮**距改变，起到张紧链条的目的。

除雪滚备品备件清单（单台）
